产品简介：主要用于交流50Hz，额定控制电源电压至220V及以下和直流电源24V及 以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用，例如：作为路灯、广告灯箱等设备的定时接通和 断开控制之用。本产品可根据纬度自动调整每天的开关时间。

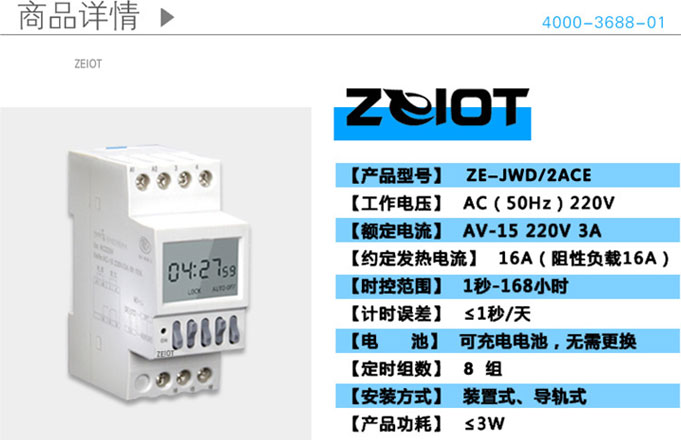

额定控制电源电压：50Hz AC220V/DC24V
额定绝缘电压：AC220V
约定发热电流：16A
控制电路使用类别：交流AC-15
额定工作电流（Ie）：AC-15.220V 3A
计时误差：≤1秒/天
纬度设置范围：N/S -62°～+62°
工作温度范围：-10°～+60°
电寿命：≥1万次

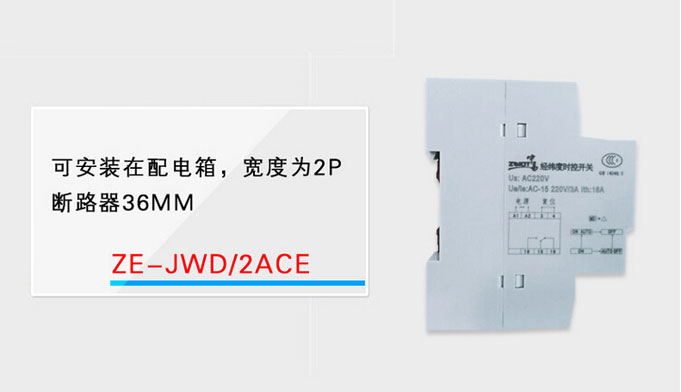

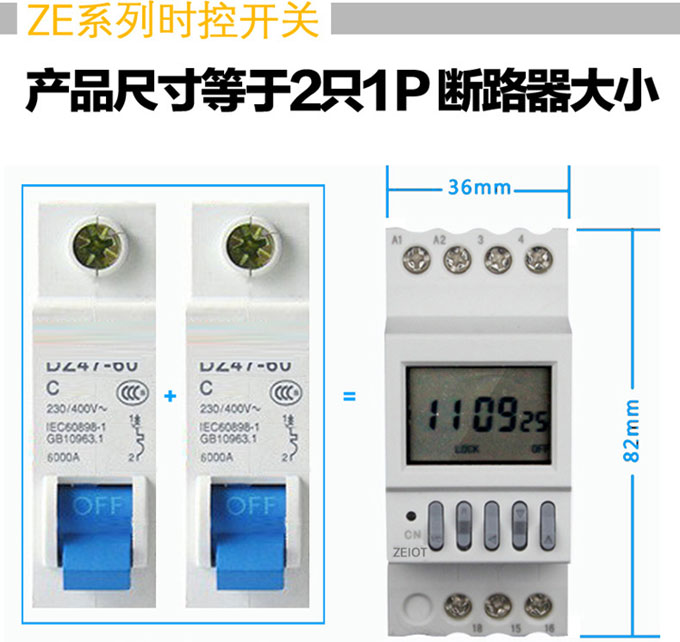

安装方式：装置式、导轨式
1、直接控制方式
被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对 于电流较大的负载，请采用交流接触器扩容控制方式。
2、单相扩容方式
被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式
3、三相工作方式
被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控 制接触器的线圈电压AC380V 50Hz
